潔凈級別:百級、千級、10萬級
建筑面積:8300平方米
項目地址:深圳

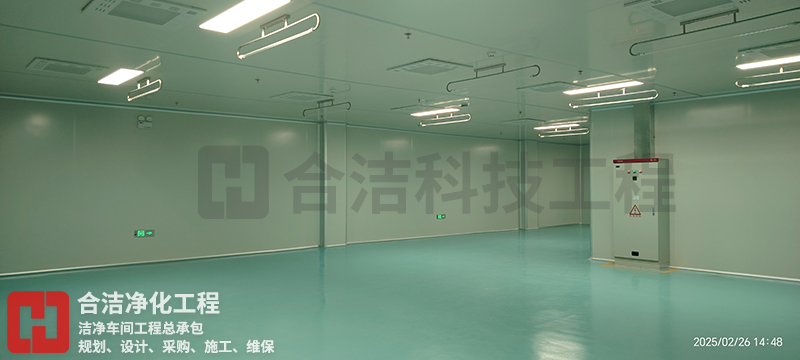

在當今精密電子制造領域,無塵車間的裝修設計直接關系到產品質量和生產效率。以萬級電子注塑無塵車間為例,其裝修方案需綜合考慮潔凈度控制、氣流組織、材料選擇等多重因素,形成系統化的解決方案。以下是基于行業實踐總結的關鍵設計要點,具體隨合潔科技電子凈化工程公司一起來了解下吧!
一、潔凈度等級的科學規劃
萬級潔凈度(ISO Class 7)要求每立方米空氣中≥0.5μm的顆粒數不超過352,000個。實際設計中需采用"區域分級"理念:核心注塑區維持萬級標準,周邊輔助區可放寬至十萬級。通過壓差梯度控制(相鄰區域≥5Pa)形成空氣屏障,某知名連接器企業采用該方案后產品不良率下降37%。
二、動態氣流組織設計
采用垂直單向流與湍流結合的混合模式:注塑機上方設置FFU(Fan Filter Unit)群組,形成層流保護罩,風速控制在0.45±0.1m/s;車間四角布置循環風機,實現每小時換氣次數≥25次。蘇州某汽車電子廠商實測顯示,該設計能使工作區粒子濃度穩定在標準值的60%以下。
三、新型圍護結構體系
1、墻面:采用50mm厚中空玻鎂彩鋼板,防火等級A級,接縫處注入專用密封膠,平面度偏差≤1.5mm/2m
2、地面:2mm厚環氧自流平+導電銅箔網絡,電阻值控制在10^6-10^9Ω,消除靜電對精密模具的影響
3、吊頂:模塊化鋁合金龍骨系統,預留設備檢修通道,承載能力≥150kg/m2
四、環境參數精準調控
配置智能監控系統實時采集:
溫度:23±2℃(注塑區溫差≤1℃/h)
濕度:45±5%RH
壓差:通過變頻風機自動補償風量
五、防污染專項設計
1、人員通道:設置雙門互鎖氣閘室,配備風淋裝置(噴嘴風速≥20m/s)
2、物料傳遞:采用雙層傳遞窗帶UV殺菌功能
3、廢料處理:負壓管道直連中央收集系統,避免二次污染
六、節能技術集成應用
1、熱回收系統:將注塑機余熱用于新風預熱,某項目實測節能率達18%
2、LED潔凈燈具:色溫5000K,照度≥300lux,功耗較傳統燈具降低40%
3、變頻控制系統:根據傳感器數據動態調節風機轉速,噪音控制在≤65dB
七、特殊工藝保障措施
針對電子注塑特點:
1、設置防震基礎:隔離頻率≥25Hz的振動干擾
2、純水系統:電阻率≥15MΩ·cm的工藝?yán)鋮s水
3、微量潤滑裝置:減少脫模劑揮發污染
八、驗收檢測標準
需執行GB 50472-2008《電子工業潔凈廠房設計規范》,重點檢測:
1、粒子濃度:采用激光粒子計數器多點采樣
2、氣流流型:發煙試驗驗證流向合理性
3、自凈時間:從萬級降到千級不超過15分鐘
實際項目實施時,建議采用BIM技術進行三維模擬,提前發現管線沖突等問題。深圳某通信設備企業的案例表明,數字化設計可使施工變更減少30%,工期縮短25%。后期維護需建立定期更換過濾器(初效3個月/中效6個月/高效12個月)、監測密封性等制度,確保持續達標。
隨著5G電子元件向微型化發展,未來無塵車間將向局部百級潔凈區、智能環境調控等方向升級,當前設計應預留模塊化擴展接口。通過系統化的裝修方案實施,可使電子注塑產品表面缺陷率控制在≤0.3ppm,為高端制造提供可靠保障。
